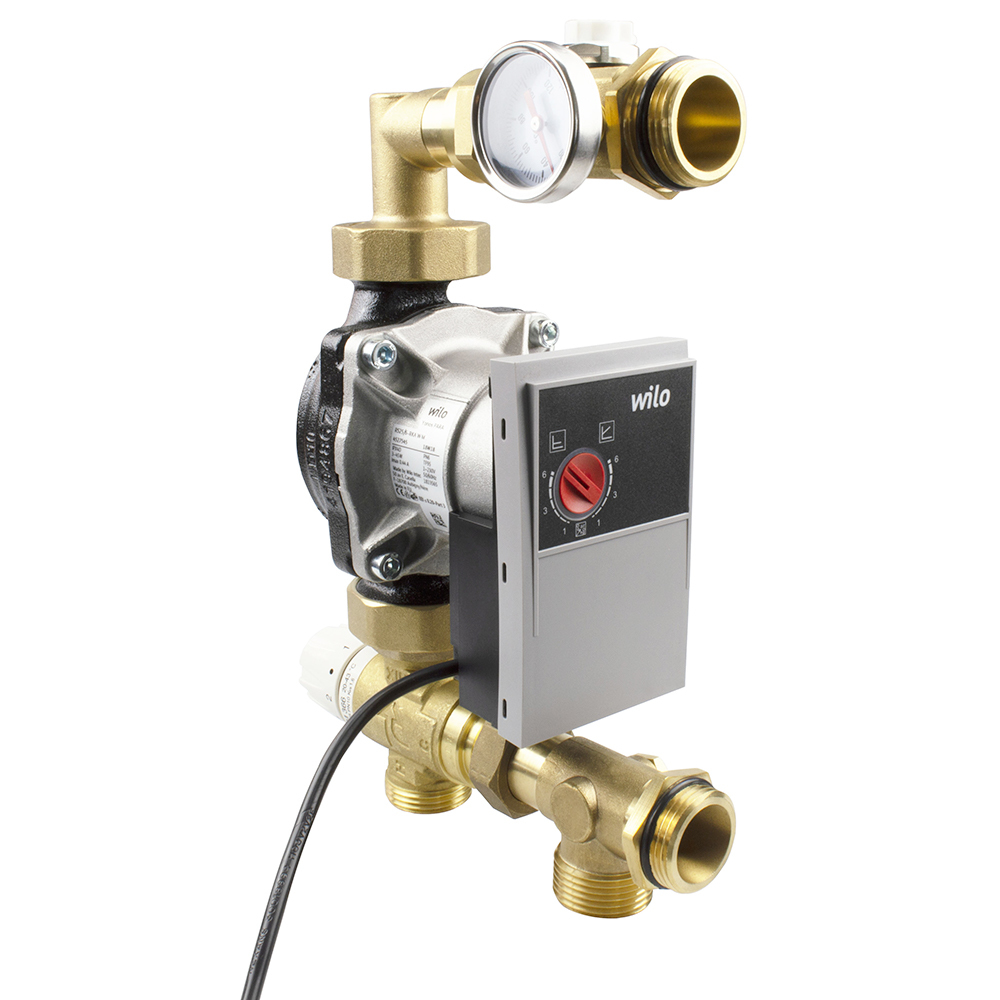

Układ mieszający z pompą Wilo UM-1

Cena:

  • Kolor: Mosiężny

  • Rodzaj gwintów: GW/GZ

  • Przyłącza pompy obiegowej: 1 1/2''

  • Maksymalna temperatura robocza: 20 - 42°C

Cena:

Dostępne warianty:
  • Mosiądz

Wysyłka w ten sam dzień

przy zamówieniu opłaconym do godziny 12:00

Darmowa dostawa

przy zamówieniu powyżej 200 zł

30 dni

na odstąpienie od umowy

Wysyłka w ten sam dzień

przy zamówieniu opłaconym do godziny 12:00

Darmowa dostawa

przy zamówieniu powyżej 200 zł

30 dni

na odstąpienie od umowy

  • Opis produktu
  • Specyfikacja

Czym jest układ mieszający?

W instalacji grzewczej powstałej z połączenia dwóch systemów-centralnego ogrzewania oraz ogrzewania podłogowego konieczne jest zapewnienie prawidłowego podziału temperatury. W tym celu należy zastosować grupę mieszającą. Zadaniem układu jest utrzymanie wysokiej temperatury w instalacji ogrzewania grzejnikowego oraz niską w układzie ogrzewania płaszczyznowego. Urządzenie przeznaczone jest do pracy z czystą wodą lub z wodą zawierającą maksymalnie 50% glikolu.

Post Image

Gdzie zamontować układ?

Układ pompowo-mieszający montowany jest w rozdzielaczu ogrzewania podłogowego poprzez przymocowanie go do belek kolektora. Tak przygotowany zestaw umieszczony powinien być w szafce w sposób zapewniający swobodny i szybki dostęp do pokręteł regulacyjnych. Po osadzeniu rozdzielacza z grupą mieszającą w skrzynce należy podłączyć go do instalacji grzewczej, a następnie połączyć przewód zasilania układu mieszania z instalacją o napięciu 230 V.

Post Image

Jak zbudowany jest układ mieszający

  • pompa obiegowa Wilo Yonos Para RS25/6-RKA W MFR 130 6 WPO,
  • zawór termostatyczny mieszający Afriso ATM 366, Kvs 1,6,
  • śrubunki mosiężne,
  • przyłącze zasilania,
  • termometry tarczowe,
  • odpowietrznik.

Pompa obiegowa i jej funkcje

Energooszczędna pompa z serii Wilo-Yonos PARA została wyposażona w technologię sterowania autonomicznego, które odbywa się przy pomocy czerwonego, wygodnego w użyciu pokrętła lub za pomocą sterowania zdalnego. Urządzenie zostało wyposażone w funkcję auto-ochrony. W przypadku zbyt wysokiej temperatury zmniejsza pobór mocy do chwili, w której wracają normalne warunki pracy. Produkt zbudowany jest z mosiężnego korpusu chroniącego urządzenie przed uszkodzeniami mechanicznymi oraz szkodliwym wpływem czynników zewnętrznych.

Post Image
Post Image

Termometry

W zestawie znajdują się dwa termometry bimetaliczne przeznaczone do wkręcania w osłony termometryczne w mosiężnych przyłączach układu mieszającego. Dzięki termometrom możliwa jest dokładna regulacja temperatury wody znajdującej się w instalacji grzewczej. Przyrząd pomiarowy można wyciągnąć z grupy pompowej bez spuszczania wody z systemu.

Śrubunki

W urządzeniu zastosowano śrubunki mosiężne o gwintach wewnętrznych, dzięki którym instalacja produktu przebiega szybko i sprawnie.

Post Image
Post Image

Zawór termostatyczny

Zawór termostatyczny posiada wygodne w użyciu, dobrze oznakowane białe pokrętło o sześciostopniowej skali regulacji, dzięki któremu możliwa jest kontrola oraz regulacja wysokości temperatury obiegu wody w instalacji grzewczej.

Materiał wykonania i właściwości

Do produkcji grupy pompowej wykorzystano najwyższej jakości mosiądz oraz żeliwo. Materiały te są odporne na wysokie temperatury oraz wilgoć. Urządzenie nie jest podatne na uszkodzenia mechaniczne, złamania, pęknięcia oraz odkształcenia. Dzięki swojej solidnej konstrukcji układ mieszający zapewnia bezawaryjną pracę systemu grzewczego przez wiele lat.

Header icon

Specyfikacja techniczna

  • Właściwość

    Wartość

  • Kolor

    Mosiężny

  • Rodzaj gwintów

    GW/GZ

  • Przyłącza pompy obiegowej

    1 1/2''

  • Maksymalna temperatura robocza

    20 - 42°C

  • Maksymalne stężenie glikolu

    50%

  • Dokładność regulacji

    ± 2°C

  • Kvs (przepływ przy otwartym zaworze)

    1,6 ÷ 2,5 m3/h

  • Rozmiar śrubunków

    1''

  • Przyłącze zasilania

    1 1/2''

  • Przyłącze powrotu

    1''

  • Maksymalne ciśnienie robocze
